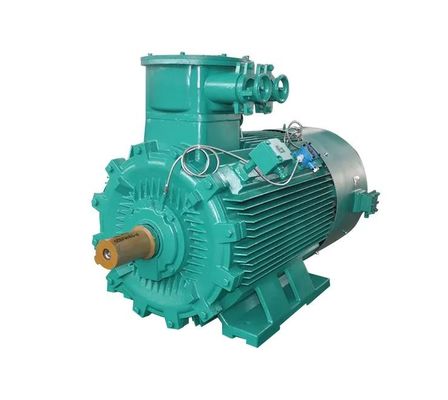

ODM de Explosiebestendige Vuurvaste IP55 Bescherming van het Motor Lage Voltage

laag voltage explosiebestendige asynchrone motor in drie stadia

YBX3 van de reekshoog rendement en hoge druk zijn de vuurvaste asynchrone motoren in drie stadia volledig ingesloten, eekhoorn-kooi hoog rendement vuurvaste asynchrone die motoren in drie stadia door ons bedrijf worden ontwikkeld en worden ontworpen.

De vuurvaste „Ex“ motor van D is een soort vorm van explosiebestendige motor, is zijn principe het materiaal in normale bedrijfsvoering, kan een vonk, boog van delen op hoge temperatuur of gevaarlijke op explosiebestendige bijlage produceren, buiten vuurvaste 売 kan de interne druk zonder schadelijke misvorming weerstaan, en kan de interne gasvlam waarborgen

Wanneer het lichaam zich door het hiaat verspreidt, is het niet genoeg om het gas buiten shell te doen ontploffen.

1 de implementatienormen van deze reeks motoren zijn: GB755-2008 „Roterende van motorquota en prestaties“ GB/T 1032-2012 „asynchrone motortestmethode in drie stadia“ GB 3836.1-2010 „Explosief milieudeel 1: materiaalpas

3 classificatie van elektromateriaal

Klasse 1 Elektromateriaal voor explosieve gasmilieu's buiten kolenmijnen. 11 soorten elektromateriaalreclassering:

IL deelt A in: Het representatieve gas is methaan.

I1 Klasse B: Het representatieve gas is ethyleen.

ll deel C in: De representatieve gassen zijn waterstof en ethylgas.

4. De maximumoppervlaktetemperatuur die aan verschillende temperatuurgroepen beantwoorden wordt getoond in Lijst 1:

Lijst 1

Eisen ten aanzien van Gebruik

GB 3836.2-2010 „Explosief milieudeel 2: door vuurvast

Materiaal door Bijlage „D“ wordt beschermd die

JB van de het Hoge rendementhoge druk van /T12305.1-2015 „vuurvaste verschillend in drie stadia

Stapmotoren -- Technische voorwaarden -- Deel 1: YBX3 van de reekshoog rendement en hoge druk vuurvaste asynchrone motoren in drie stadia (kadergrootte 355~630)

JB van de het hoge rendementhoogspanning van /T12306.1-2015 „10kV van de motor technisch voorwaarden vuurvast asynchroon Deel in drie stadia 1: De hoogspannings vuurvaste asynchrone motor in drie stadia YBX3 van het reeks (10KV) hoge rendement (kaderaantal

400 ~ 630)“

GB-30254-203 „Energierendementgrenzen en Energierendementniveaus van de Inductiemotoren in drie stadia van de Hoogspanningskooi“

GB/T 4942.1-2006 (1EC60034-5: 2000) Beschermingsklasse (IP code) voor de gehele structuur van roterende motoren

GB10068-2008 (1EC60034-141996) Mechanische trilling van motoren met de hoogte van het schachtcentrum van 56mm en hierboven -- Meting, evaluatie en meting van trilling

grens

De Methodes en de grenzen van GB/T 100691-2006 voor bepaling van lawaai van roterende motoren -- Deel 1: Methodes voor bepaling van lawaai van roterende motoren (negatieve ISO1680-1.1986)

Van GB 10069.3-2008 (1ec60034-9) Roterende motoren -- Bepaling van lawaai -- Methodes en grenzen -- Deel 3: Lawaaigrenzen

GB /T1993 „Roterende motor het koelen Methode“

GB/T 4772.1-1999 (1EC60072.1: 1990) Roterende motoren -- Afmetingen en van de outputmacht klassen -- Deel 1: Basissen 56 tot 400 en flenzen 55 tot 1080

GB/T 4772.2-1999 (IEC60072.2: 1990) Roterende motoren -- Afmetingen en van de outputmacht klassen -- Deel 2: Kaderaantallen

355~1000 en flens nummer 1180~2360

GB 1971-2006 (IEC60034-8: 2002, van de de motorlijn van IDT) Roterende het eindteken en omwentelingsrichting

2 explosiebestendig principe

Temperatuurgroep

Het maximum van de motoroppervlakte - toelaatbare oppervlaktetemperatuur (℃) twee voordelen

1 hoog rendement en energie - besparing

De efficiency van deze reeks motoren is met GB-30254-2013 „Energierendementgrenzen en Energierendementrangen in overeenstemming van de Inductiemotoren In drie stadia van de Hoogspanningskooi“, die de werkende efficiency van klanten kunnen verbeteren.

De rendementseisen, voor de echte betekenis van hoog rendementmotor, kunnen zeer worden verbeterd

Berekend door 100kw4-pool 6kV motor (Niveau 1 energierendementwaarde 95,7% Niveau 96,4% de jaarlijkse verrichting van de energierendementwaarde 8000h)

Niveau 1 consumptie van de energierendement de jaarlijkse macht:

PIl = 1000/0.957 * 8000 = 8359457 kWu

Niveau 1 consumptie van de energierendement de jaarlijkse macht:

PI = 1000/0.964 * 8000 = 8298755 KWU

Jaarlijkse energie - besparing: P = PI1-PI =60702KWH

Zoals van de bovengenoemde berekening kan worden gezien, is de selectie van YBX3-reeks1000kw motor, jaarlijkse machtsbesparing 60702kWh, energie - het besparingseffect is zeer duidelijk.

2. Geoptimaliseerd elektromagnetisch ontwerp

Deze reeks van motor gebruikt de eindige elementenmethode om de elektromagnetische prestaties, het verwarmen en de mechanische spanning en misvorming en het elektromagnetische optimaliseringsontwerp, de structuurgrootte, het luchthiaat, de groefpasvorm en groefvorm van de volledige waaier van optimaliseringsontwerp te analyseren, de motorprestaties om het beste te bereiken.

3 isolatiesysteem

Deze reeks van motor gebruikt een verscheidenheid van prestaties is geweest ruim beter isolatiesysteem, voltagekenmerken, temperatuurkenmerken, buigende sterkte, de test van het analysevoltage

Daarom zijn de isolatieprestaties betrouwbaar en de machines zijn sterk

Hoge graad, sterke vochtbestendige capaciteit.

Kaderstructuur met hoge weerstand

De van het motorbasis en eind dekking wordt gemaakt van grijs gietijzer met hoge weerstand, of het kneedbare gietijzer kan worden gebruikt om aan het ruwere werkende milieu aan te passen. De eindige elementenanalyse, de geavanceerde het gieten technologie en de strikte kwaliteitsbewaking zorgen samen ervoor dat het kader hogere sterkte en stijfheid heeft, en kunnen aan de vereisten van structurele vuurvast goed voldoen.

5 hoge machtsdichtheid

Deze reeksmotor door de optimalisering van het elektromagnetische ontwerp, geavanceerde productiekunst エ, verbetert de materiële gebruiksverhouding, dan hetzelfde zetelaantal van conventionele motor hogere machtsdichtheid heeft.

Iii. werkingsgebied van Gebruik

Deze reeks motoren wordt vervaardigd in hoog rendement en energie - de vuurvaste asynchrone motoren in drie stadia van de besparingshoogspanning overeenkomstig de betrokken verordeningen van Explosief het Milieudeel I van GB3836.1-2010: Algemene Eisen ten aanzien van Materiaal en GB 3836.2-2010 Explosief Milieudeel II: Materiaal door vuurvast Shell „D wordt beschermd die“. Het explosiebestendige teken is Ex dIl A T4 GB, Ex dIl BT4

BR wordt verlaten

Kolomsamenstelling.

Voorbeeld: YBX3

5002-4 (W)

De het ijzerkern van nr 2, 4 polen die, het openluchttype van W erop wijzen, dat het centrum van de schacht hoge 500mm is, binnen kan worden weggelaten.

De reeksen coderen:

Y voor asynchrone motor in drie stadia,

3 wijzen op het derde ontwerp

B tribunes voor vuurvast, X voor hoog rendement,

5 explosiebestendige tekenbeschrijving

Volgens Explosief het Milieudeel 1 van GB /T3836.1-2010: De algemene Eisen ten aanzien van Materiaal, het explosiebestendige teken bestaat uit symbool EX, explosiebestendig type, klassensymbool, maximumoppervlaktetemperatuur, materiaalbeveiligingsniveau en beschermingsklasse.

Voorbeeld: E d1BI4 GB IP54

Het beveiligingsniveau is 1P54

Apparatenbeveiligingsniveau GB

Maximum van de de Temperatuurgroep T4 van de oppervlaktetemperatuur de klassensymbool voor motorringen

Het niveau van de milieucategorie

Het motor explosiebestendige type is vuurvast explosiebestendig teken erop wijzen, die dat het elektromateriaal met één of meerdere normen in overeenstemming is

Één explosiebestendig type

Ex dll A T4 GB is geschikt voor fabrieken waar explosieve mengsels van Klasse IL A, T1 van temperatuurgroepen, T2, T3 en T4 bestaan.

Ex dIl B T4 GB is geschikt voor de installatiei1 Klasse B, T1 van temperatuurgroepen, T2, van T3 en van T4 het explosieve milieu van de mengselaanwezigheid.

Volgens de behoefte, kan het ook in Ex dIl CT4 GB worden gemaakt, mag 1 klasse C geen glijdende lagers gebruiken. Gelieve te raadplegen afzonderlijk indien nodig.

Deze reeks motoren wordt wijd gebruikt in gevaarlijke plaatsen waar explosieve mengsels in aardolie, chemisch product, staal en andere industrieën, bestaan om divers mechanisch materiaal zoals ventilators, compressoren, waterpompen, maalmachines en riemtransportband te drijven. De motoren met grote inertieventilator, steenkoolmolen, rollende machine, kruk, zure verlichting van de hongersnood, riemtransportband en andere machines zouden de technische overeenkomst moeten ondertekenen wanneer het opdracht geven tot, de relevante technische parameters, als basis voor het speciale ontwerp van de motor verstrekken

Om veilig en betrouwbaar motorvervoer o te verzekeren

De basisvoorwaarde van normale bedrijfsvoering van de schommelingsmotor: de hoogte overschrijdt geen 1000Mo
